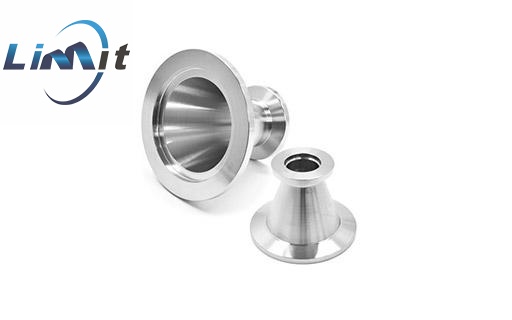

KF转KF锥型转接头

发布时间:2024-04-26
阅读量:80

商品描述

力美特真空设计多种转接头法兰,满足两个不同类型的法兰连接。转接法兰可以在CF,ISO,KF,VCR,螺纹,卡套,快速管接头之间转换,转接法兰均由304或316L不锈钢材料焊接而成,所有部件都经过超声波清洗、真空氦质谱检漏等工艺。法兰转接通常用于两种不同法兰之间过渡密封法兰类型,我们可以提供CF(Conflat),KF(ISO-KF),ISO和ASA(ANSI)等标准转接法兰。我们还可以提供其他特殊法兰的转接,通常法兰-法兰转接之间的管道是直管道,长度比较短,在可能的情况下,采用锥形管道。

技术参数

型号:

KF25-KF16

KF40-KF16

KF40-KF25

KF50-KF16

KF50-KF25

KF50-KF40

法兰及转接头材质:304不锈钢或316L不锈钢

密封材质:金属垫圈或弹性垫圈

真空范围: >1 .3E-11pa(金属密封) ,>1 .3E-6pa(弹性密封)

温度范围:–200℃~ 450℃(金属密封) , –20℃~ 150℃(弹性密封)

质量保证

①严格的材料选择

选择宝钢材料加工,确保材质品质可靠。

②法兰加工一体成型

所有部件表面光亮光滑,表面无毛刺、飞边,

R1.5mm倒圆角.

配合尺寸公差范围:±20~50 μm ,

表面粗糙度范围:0.8~1.6 μm。

③焊接组件泄漏检测

真空焊接组件均会通过氦质谱检漏仪检测漏率值≤1E-11 pa.m3/s。

④产品清洁及表面处理

真空产品都经过超声波清洗,焊接件电解抛光处理。

⑤烘烤除气

所有部件都经过烘烤除气工艺,减少客户获得预想真空度时间,品质有保证。

⑥产品具有互换性特点

超高真空零部件采用公英制双标准,能与国内外仪器配套使用,产品拥有互换性特点。

⑦产品真空包装

真空产品真空除气完成后均进行真空包装。
